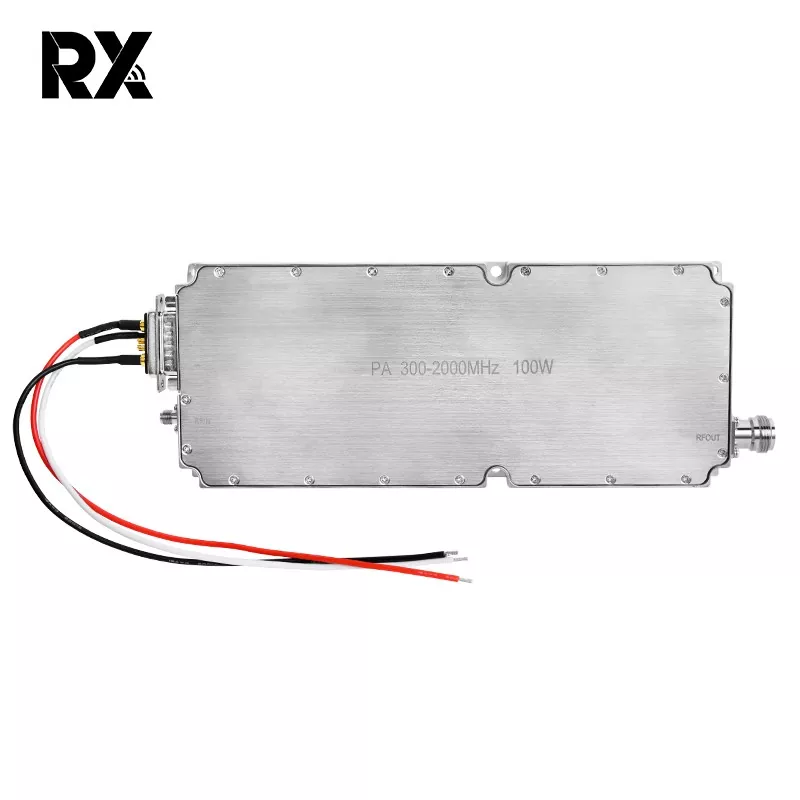

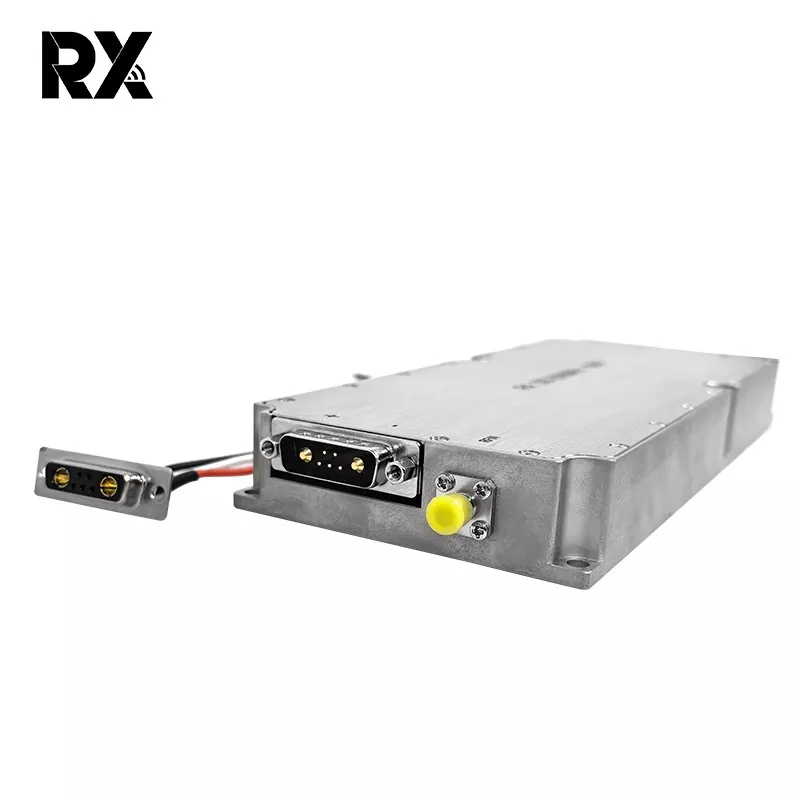

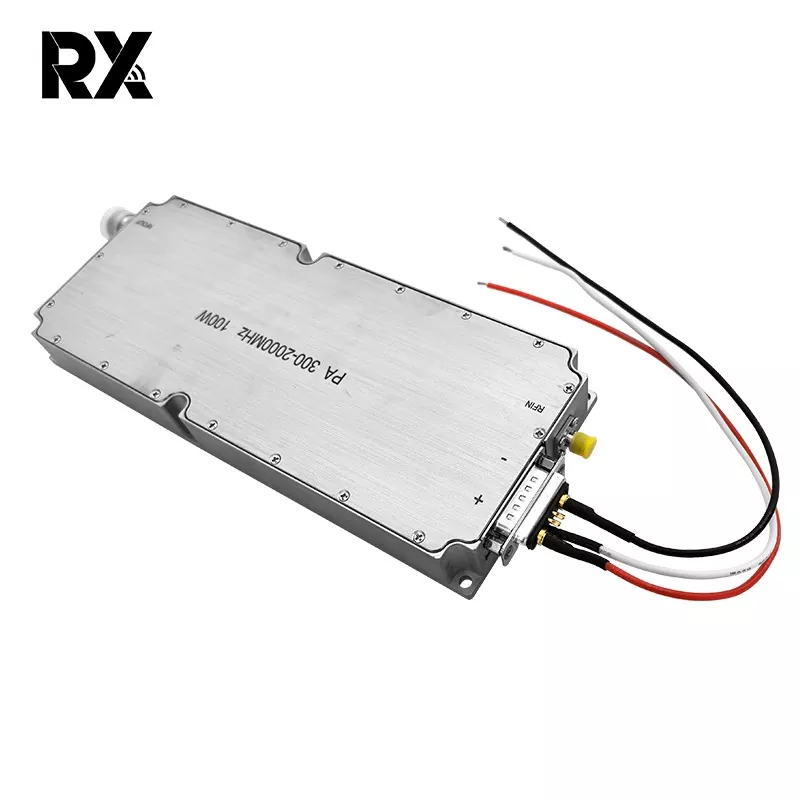

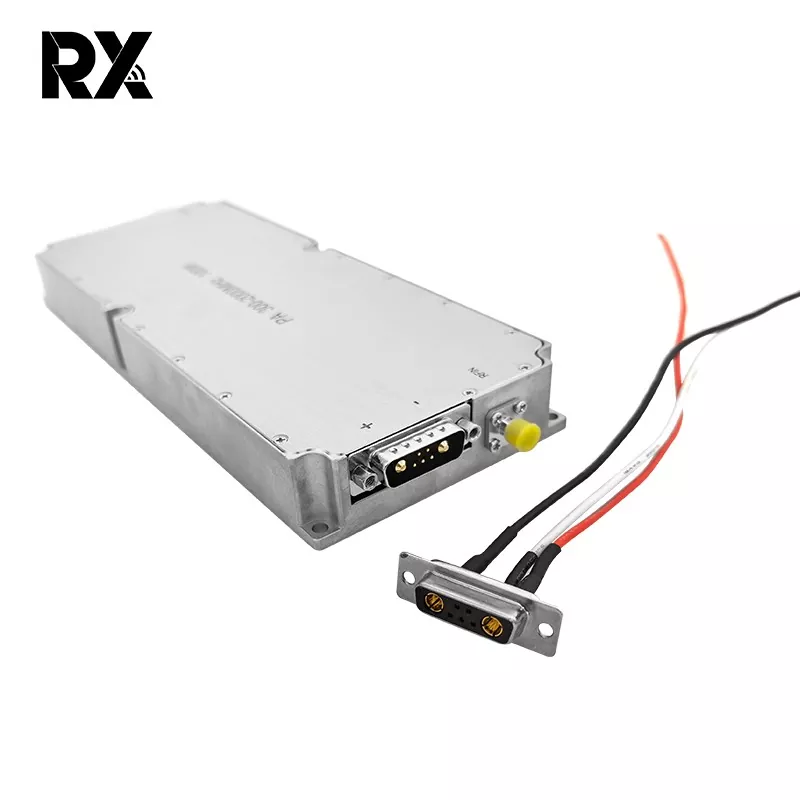

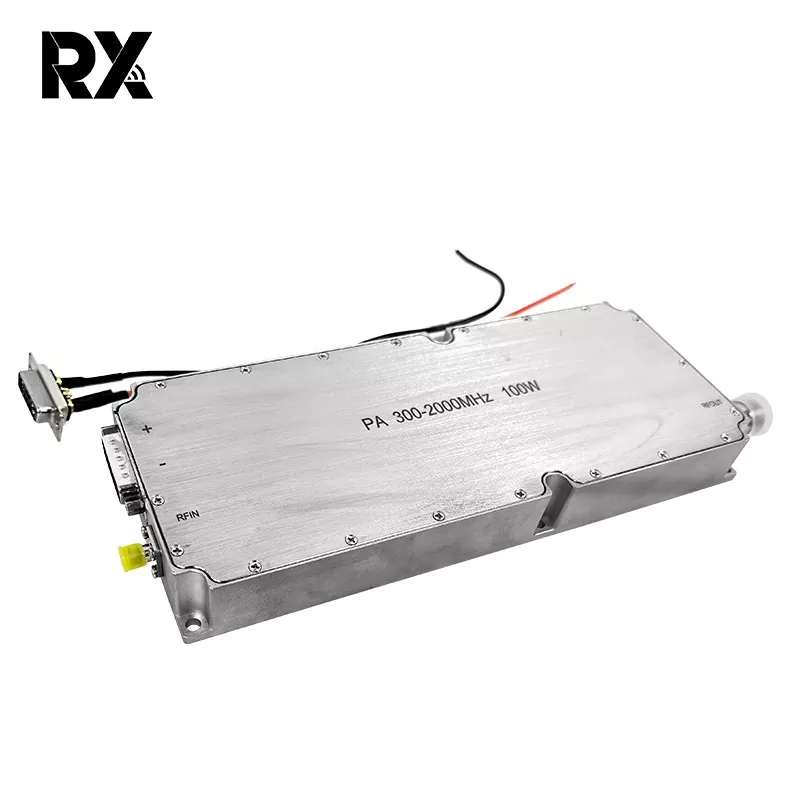

100W RF-tehovahvistinmoduuli 300 -2000MHz 32V 8A High Gain

100 W RF Power Amplifier Module on suuritehoinen vahvistinmoduuli, joka on suunniteltu erityisesti ammattimaisiin RF-järjestelmiin. Se kattaa erittäin laajan toimintataajuuskaistan 300-2000 MHz, ja se tukee 32 V DC -virtalähdettä, ja sen nimelliskäyttövirta on 8 A. 100W RF-tehovahvistinmoduuli 300-2000MHz 32V 8A High Gain voi tehokkaasti ratkaista tehoongelman RF-signaalin lähetyksessä, ja sitä käytetään laajalti langattomassa viestinnässä, RF-testauksessa, teollisessa ohjauksessa ja muilla aloilla.

Lähetä kysely

Tuotteen Kuvaus

Tällä moduulilla on 100 W korkea teho, 300-2000 MHz leveä taajuusalue ja teollisuusluokan luotettavuus. 100 W RF-tehovahvistinmoduuli 300-2000 MHz 32V 8A High Gain ei ainoastaan ratkaise ydinongelmaa "heikkoja signaaleja ei voida lähettää pitkiä matkoja", vaan myös mukautuu RF-järjestelmien tarpeisiin useissa skenaarioissa.

Tuotteen erittely

Ei.	Kuvaus	Symboli	Min	50 ohmia		Max	Yksikkö	Huomautus
1.	Toimintataajuus	BW	300			2000	MHz
2.	Tuloteho	Pin		2			dBm
3.	Lähtöteho CW	Psat	49	50.5			dBm	Jatkuva aalto
4.	Tehonlisäys	Gp		48.5			dBm	@ Pin = 2 dBm
5.	Tehonlisäyksen tasaisuus	△Gp		±1,5			dB	@ Pin = 2 dBm
6.	Tulon palautustappio	S11		-15			dB
7.	Käyttöjännite	Vdc	28	32		32	V
8.	Nykyinen kulutus	A		8		11	A	@ Turska＞80W
9.	RF-liittimen tulo		SMA, nainen

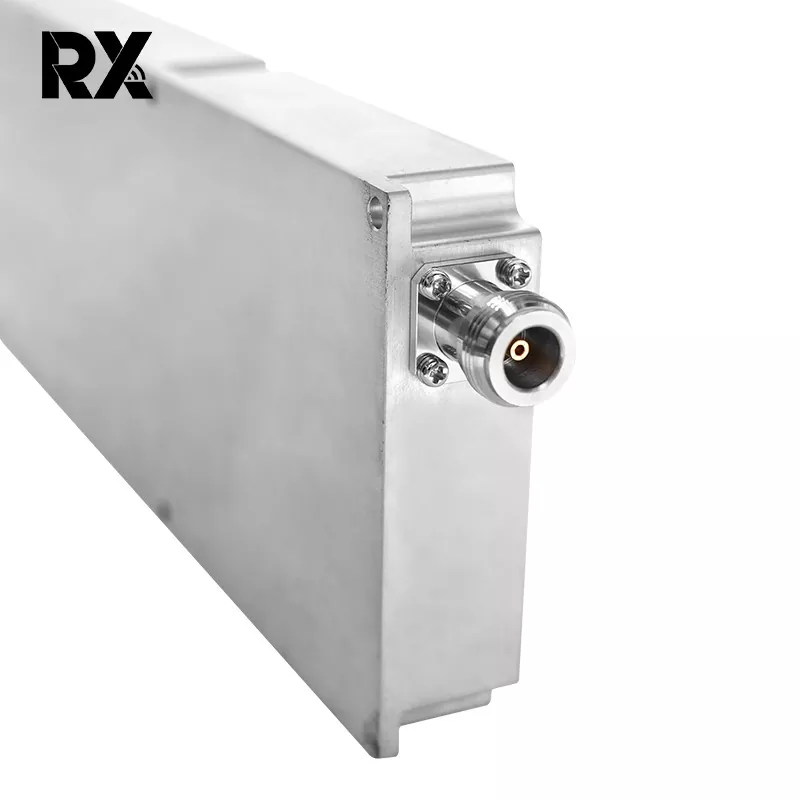

10.	RF-liittimen lähtö		N- Nainen
11.	Paino		0.95				Kg

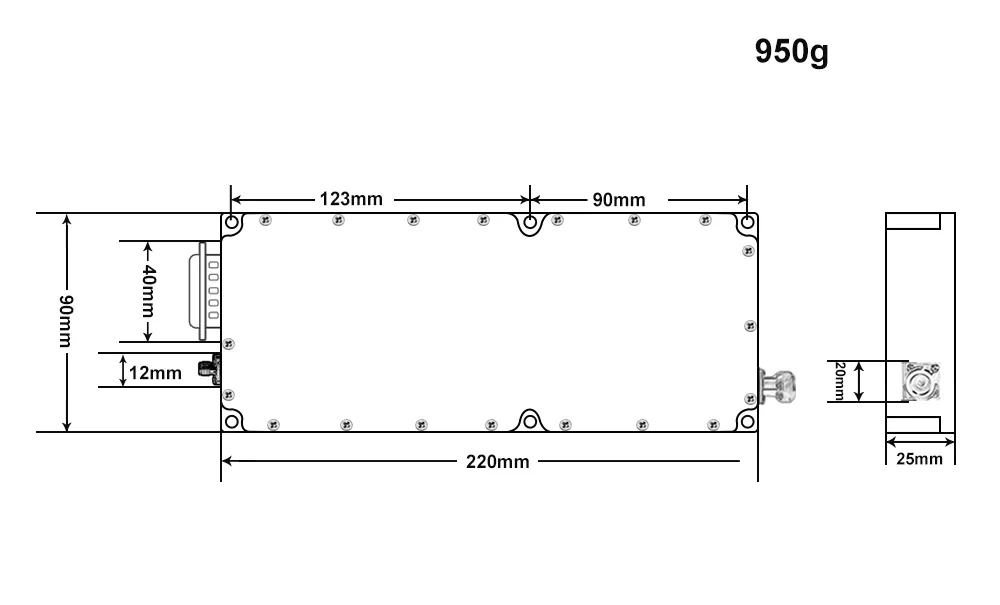

12.	PituusLeveysKorkeus		2209025			mm
3.	Suurin syöttöteho	PinMax	≤10			dBm
14.	Käyttöliittymän määritelmä (7w2 nainen)	VDD	A1		28Vdc
		GND	A2		Maadoitus
		Ylivirtasuojaus	1		Normaali toiminta: 0V Ylivirtasuoja: +5V			Ylivirtasuoja@25A
		Ylikuumenemissuoja	2		Normaali toiminta: 0V Ylikuumenemissuoja: +5V			Ylilämpö
		Ota käyttöön	3		5V~Vdd:ON 0V:OFF			suojaus@100 ℃
		GND	4		Maadoitus
		Osavaltio	5		Normaali toiminta: 0V Tilasuojaus: +5V
