Shenzhen Texin Electronics Co., Ltd on keskittynyt langattoman viestintätekniikan tutkimukseen ja kehitykseen, tuotantoon ja myyntiin perustamisestaan lähtien. Tuotevalikoimaan kuuluvat matkaviestinnän 2G/3G/4G/5G anti-signaalilähde ja langattoman signaalin GPS-, WIFI-antimoduuli, sekä Lora-järjestelmäalustan älykäs laitehallinta. Tarjoamme vakaan ja luotettavan, hyvän skaalautuvuuden ja räätälöidyn tuotteen asiakkaillemme ammattimaisella tekniikalla ja erinomaisella palvelulla.FPV anti-signaalilähde on tuote FPV anti-moduulista, jonka on tutkinut ja kehittänyt Texin Electronics. Tämä moduuli käyttää FPGA-logiikkasirua pääohjauksena yhdistettynä erinomaiseen vakaaseen lukitustaajuuteen. VOC anti-FPV-modulaatiosignaalimoduulin luomiseksi. Digitaalisen signaalin tuottaa FPGA:n sisäosa, joka moduloidaan signaalin kantoaaltoaaltolle VCO-värähtelytaajuudella, signaalin reaktioprosessi, joka lähetetään vahvistimeen ja lähetetään sitten antenniin.
Shenzhen Texin Electronics Co., Ltd on keskittynyt langattoman viestintätekniikan tutkimukseen ja kehitykseen, tuotantoon ja myyntiin perustamisestaan lähtien.
Tuotevalikoimaan kuuluvat matkaviestinnän 2G/3G/4G/5G anti-signaalilähde ja langattoman signaalin GPS-, WIFI-antimoduuli, sekä Lora-järjestelmäalustan älykäs laitehallinta. Tarjoamme vakaan ja luotettavan, hyvän skaalautuvuuden ja räätälöidyn tuotteen asiakkaillemme ammattimaisella tekniikalla ja erinomaisella palvelulla.FPV anti-signaalilähde on FPV anti-moduulin tuote, jonka on tutkinut ja kehittänyt Texin Electronics. Tämä moduuli käyttää FPGA-logiikkasirua pääohjauksena yhdistettynä erinomaiseen vakaaseen lukitustaajuuteen. VOC anti-FPV-modulaatiosignaalimoduulin luomiseksi. Digitaalisen signaalin tuottaa FPGA:n sisäosa, joka moduloidaan signaalin kantoaaltoaaltolle VCO-värähtelytaajuudella, signaalin reaktioprosessi, joka lähetetään vahvistimeen ja lähetetään sitten antenniin.
Tuetut taajuudet: 300-1200 MHz, 2,4 GHz jne.
Lähtöteho: 20W
Sisäänrakennettu digitaalinen signaalilähde, helpompi käyttää, korkea hyötysuhde
Pienet mitat helpottavat integrointia
Teollisuustason sovellusten suunnittelu, käytä teollisuuslaatuista lastua, joka soveltuu teollisuuskäyttöön.
Ei. | lt | Data | Yksikkö |
1 | Taajuus | 5000-6000 | MHz |
2 | Testijännite | 28 | V |
3 | Nykyinen | 1.9 | A |
4 | Lähtö | 20 | W |
5 | Saada | 43 | dB |
6 | Tulostuksen vakaus | 1 | dB |

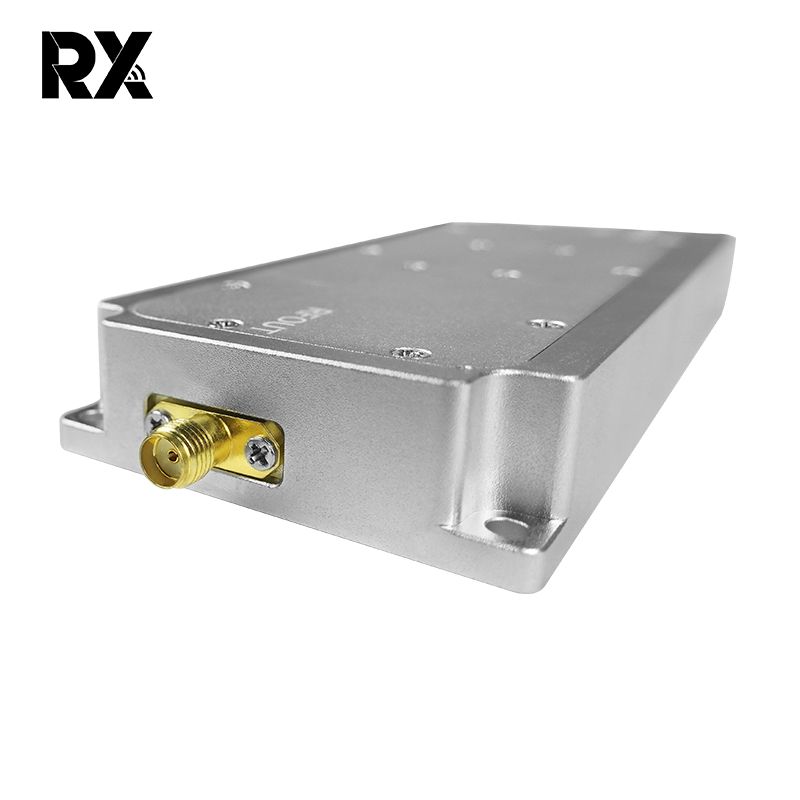

7 | Liitin | SMA/nainen | |
8 | Lähtöliitin VSWR | ≤1,30 (ei virtaa ja VNAtest) | |

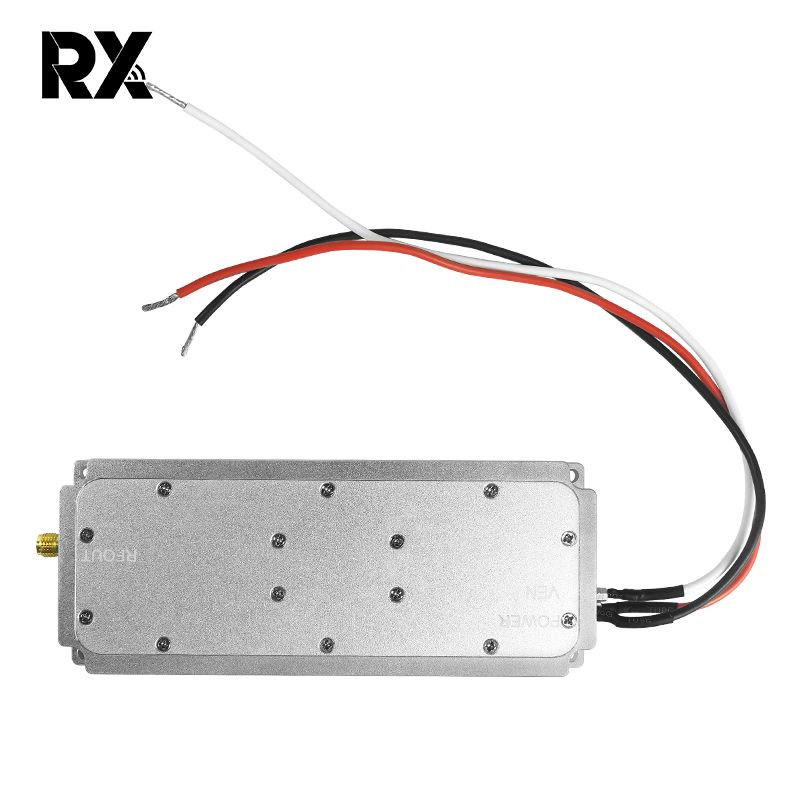

9 | Virtalähteen johto | Punainen+musta+Ota johto käyttöön | |
10 | Ota ohjaus käyttöön | HighON Low Off | |

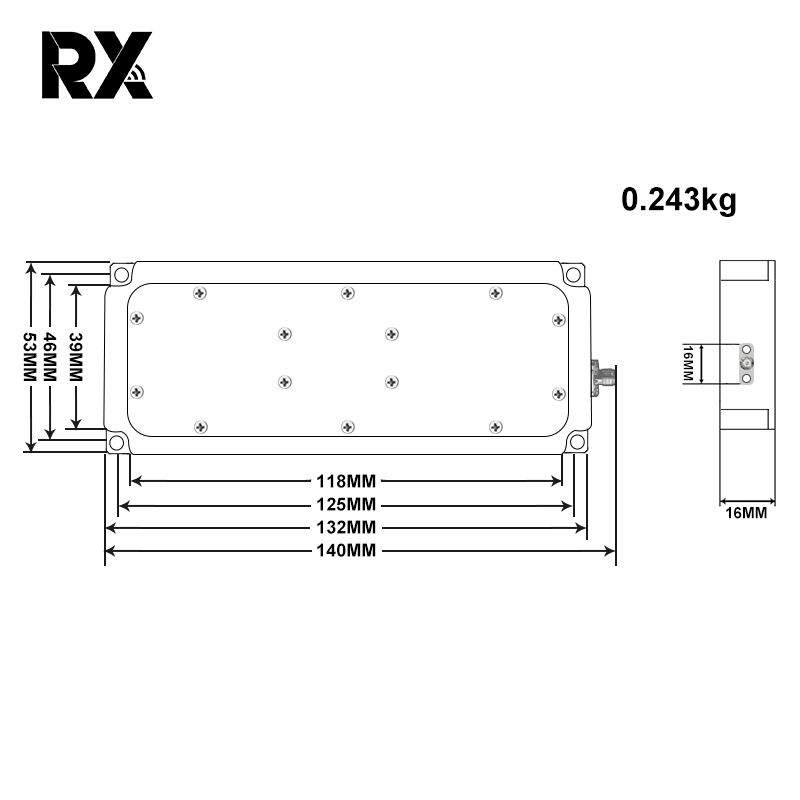

11 | Ulkokuoren koko | 132*53*16 | mm |
12 | Kiinnitysreikä | 46*125 | mm |
13 | Paino | 243 | g |
14 | Työlämpötila | -40-+65 | ℃ |
15 | Ulkokuorimateriaali | Alumiini | |
16 | Tärinän tarve | Auton kuorma OK |
1.Perustoiminto:
Se perustuu FPV-kaukosäätimen taajuuteen asettamaan anti-signaalilähteen digitaalisen modulaation signaaliparametrin, moduloimaan sen mukautetulle taajuudelle, anti-signaalilähteelle moduloinnin jälkeen, joka vahvistetaan RF:llä ja lähetetään antenniin lähettämistä varten, muodostaen langattoman signaalin. anti FPV-kaukosäätimen signaaliin.
2. Sovelluksen kuvaus:
Antilähdesignaalimoduulin RF Output SMA -portin impedanssi on 50 Ω, kytketty vahvistinmoduulin SMA-tuloliitäntään, vahvistimen tehomoduulin lähtö on kytketty lähetysantenniin, liitännän ja impedanssin on oltava yhdenmukaiset. Moduulin lämpötilan integroinnin jälkeen tulisi Älä ylitä käyttölämpötilaa, riittävä lämmönpoisto.
1. Taajuusalue
Ei anti-vaikutusta, jos se on käyttötaajuuden ulkopuolella, kun mukautettu taajuus vastaa anti-FPV-kaukosäätimen signaalia.
2. Häiriön etäisyys ja lähtökonfiguraatio
Häiriöetäisyys on suhteessa vahvistimen lähtötehoon. Mitä suurempi teho, sitä kauempana on antietäisyys. Myös paras teho tulisi saavuttaa esteettömissä ympäristöissä, mikä tarkoittaa, että anti-signaalin ja FPV:n välillä ei ole esteetöntä.
