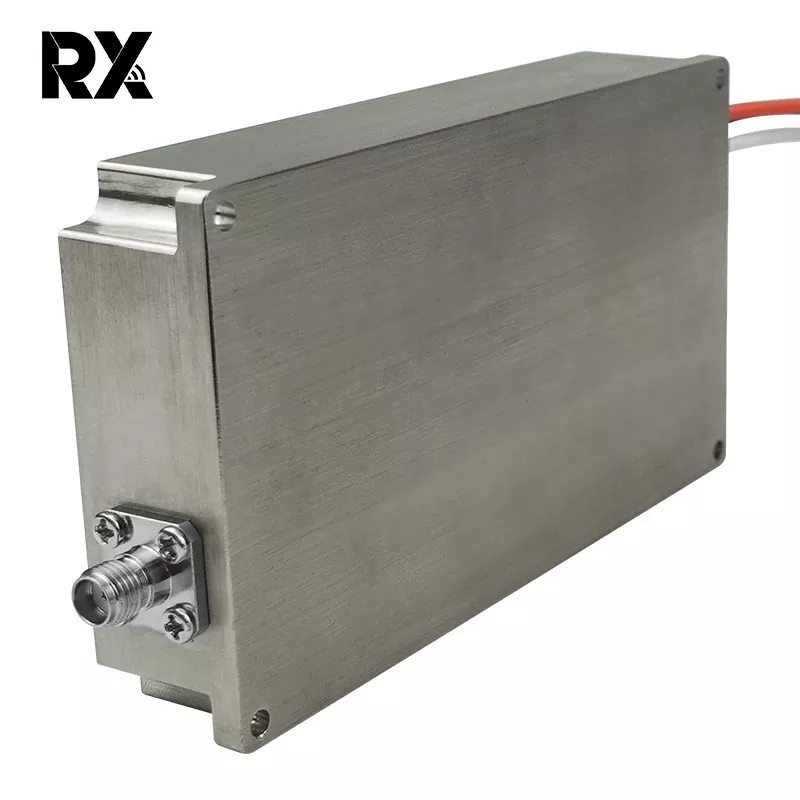

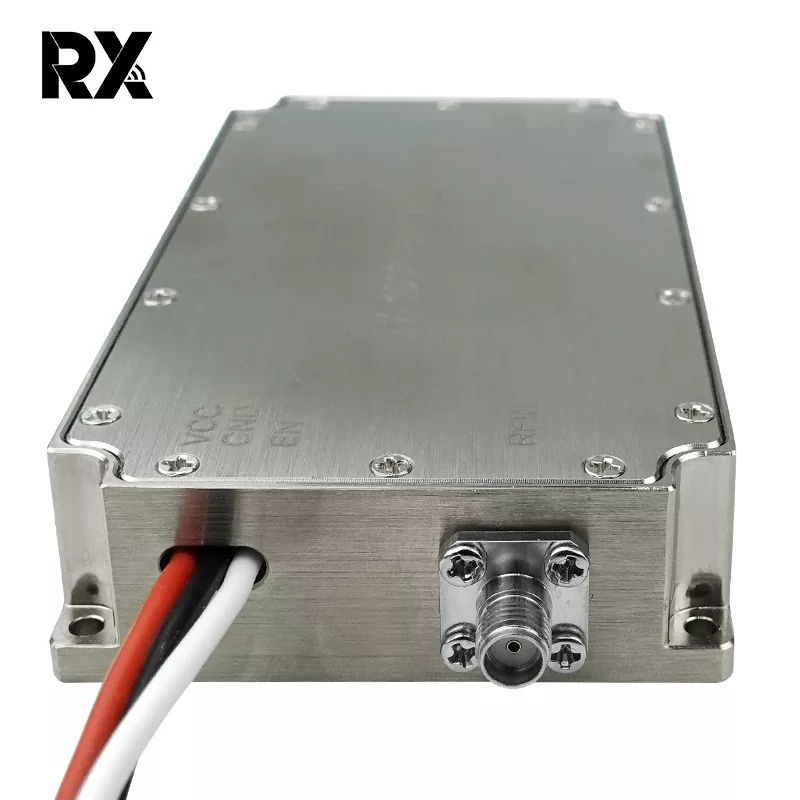

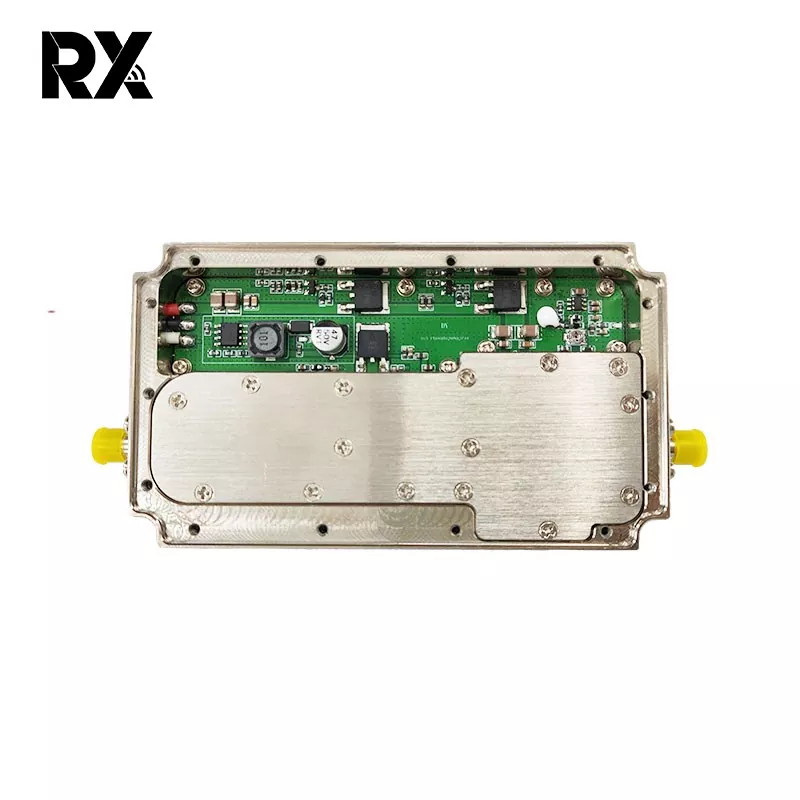

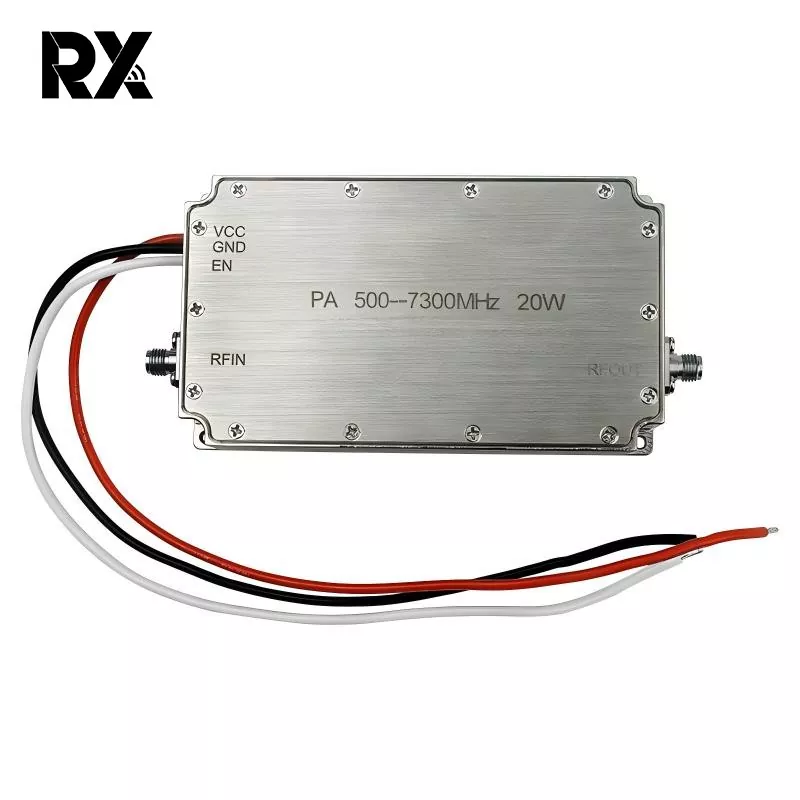

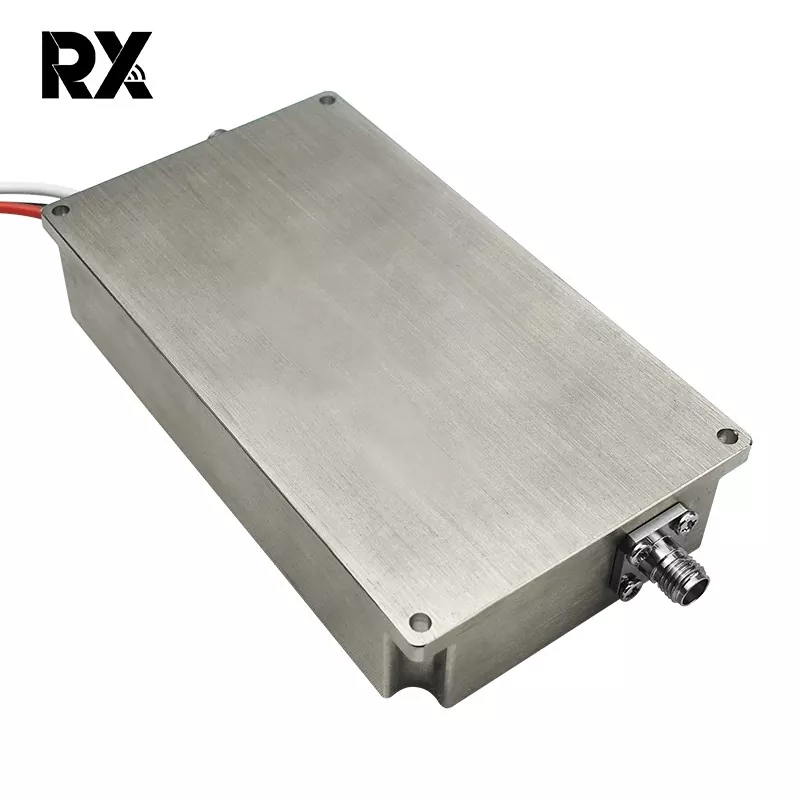

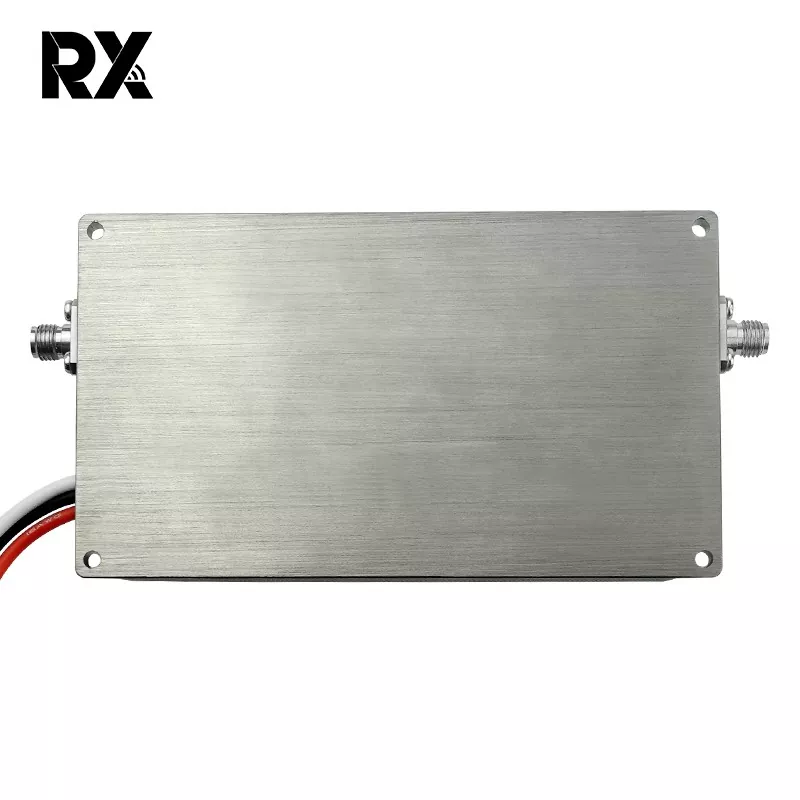

20W 500-7300MHz Ultralaajakaistainen tehovahvistin

Tämä on 20 W 500-7300 MHz ilman signaalilähdettä ultralaajakaistainen tehovahvistin. Sillä on ratkaiseva rooli järjestelmän virranjakelussa ja linjasuojauksessa. Vaikka se ei itse tarjoa vahvistusta, se voi vaimentaa, sovittaa tai eristää tarkasti jopa 20 W:n suuritehoisia signaaleja ultralaajalla 500 MHz - 7,3 GHz:n kaistanleveydellä.

Lähetä kysely

Tuotteen Kuvaus

Tärkeimmät edut:

Tämä 20 W 500-7300 MHz tehovahvistinpiiri kattaa 500-7300 MHz, kattaa samanaikaisesti L-, S-, C- ja osan X-kaistoista, mikä mahdollistaa usean käytön yhdessä sirussa. Tämä vähentää taajuusjakajakomponenttien määrää, mikä pienentää kokoa ja säästää kustannuksia. Se helpottaa vuorottelua häiriökaistojen välillä, mikä eliminoi ulkoisten signaalilähteiden ja antennien tarpeen. Yksi laajakaistasiru voi käsitellä häiriöitä matalilta taajuuksilta, perinteisiltä kaistoilta korkeille taajuuksille.

Ydintoiminto:

Laajakaistaisessa lähetin-vastaanotinlinkissä se varmuuskopioi edellisen vaiheen rajan ylittävän 20 W:n käyttötehon tasolle, jonka seuraava siru pystyy käsittelemään, estäen seuraavan LNA/sekoittimen pakkaamisen tai palamisen. Kestää hetkellisen tehon ≥ 20 W. Kun heijastunut teho ilmenee seuraavassa vaiheessa antennin yhteensopimattomuuden tai avoimen piirin vuoksi, tämä 500-7300 MHz 20 W tehovahvistin absorboi/vaimentaa heijastuneen energian suojellakseen tehotransistoreita edellisessä vaiheessa.

Tämä tehovahvistin, joka on asetettu kahden tehovahvistimen asteen väliin, voi vähentää paluuhäviötä 3-6 dB:llä, vähentää vaiheiden välisiä heijastuksia, vaimentaa itsevärähtelyä ja parantaa vaiheiden välistä eristystä.

20W 500-7300MHz ultralaajakaistainen tehovahvistimen tekniset tiedot (TC=25℃)

Ei.	Kuvaus	Symboli	Min	Typ		Max	Yksikkö	Huomautus
1.	Toimintataajuus	BW	500			7300	MHz
2.	Tuloteho	Pin		0			dBm
3.	Lähtöteho CW	Psat	42.5	43		44	dBm	Jatkuva aalto
4.	Tehonlisäys	Gp		43			dBm	@ Pin = 0 dBm
5.	Tehonlisäyksen tasaisuus	△Gp		±1,5			dB	@ Pin = 0 dBm
6.	Tulon palautustappio	S11		-15			dB
7.	Käyttöjännite	Vdc	24	30		36	V
8.	Nykyinen kulutus	A		2		3	A	@ Turska = 10 ~ 15 W
9.	RF-liittimen tulo		SMA, nainen
10.	RF-liittimen lähtö		SMA, nainen
11.	Paino			0.278		0.3	Kg
12.	PituusLeveysKorkeus		1056020			mm
13.	Suurin syöttöteho	PinMax	≤10			dBm
14.	Käyttöliittymän määritelmä	VDD	A1		24Vdc
		GND	A2		Maadoitus
		Ota käyttöön	1		5V~Vdd:ON 0V:OFF
	Kokonaismitta	Huomautus: 1、 Yleismitat ovat vain viitteellisiä! 2、 Kokoa voidaan suurentaa tai pienentää sopivasti asiakkaan vaatimusten mukaan； 3、 Tulorajapinnan, lähtöliitännän ja virtalähteen rajapinnan paikkoja voidaan muuttaa asiakkaiden todellisten tarpeiden mukaan；
	Kokonaismitta

Suorituskykykäyrät (todelliset mitatut näytteet, 25 °C, 28 V)

Taajuus	syöttö	24V			30V			36V
(MHz)	(dBm)	Turska (dBm)	I(A)	η(%)	Turska (dBm)	I(A)	η(%)	Turska (dBm)	I(A)	η(%)
500	0	39.8	1.37	29,04 %	41.39	1.58	29,06 %	42.6	1.74	34,86 %
600	0	40.9	1.3	39,43 %	42.65	1.52	40,37 %	43.95	1.78	46,50 %
700	0	40.99	1.33	39,35 %	42.89	1.55	41,84 %	44.1	1.85	46,31 %
800	0	41.3	1.4	40,15 %	43.23	1.62	43,29 %	44.7	1.79	54,96 %
900	0	41.4	1.5	38,34 %	43.35	1.71	42,16 %	44.85	1.91	53,31 %
1000	0	41.4	1.52	37,84 %	43.38	1.74	41,72 %	44.87	1.94	52,73 %
1100	0	41.8	1.62	38,93 %	43.67	1.84	42,18 %	45	2.02	52,18 %
1200	0	41.88	171	0,38 %	43.6	1.92	39,77 %	44.75	2.07	48,07 %
1300	0	41.8	1.75	36,04 %	43.52	1.98	37,86 %	44.66	2.136	45,63 %
1400	0	41.76	1.69	36,97 %	43.43	1.9	38,65 %	44.63	2.059	47,01 %
1500	0	41.65	1.66	36,70 %	43.23	1.85	37,91 %	44.31	1.97	45,65 %
1600	0	42	1.71	38,62 %	43.61	1.92	39,86 %	44.6	2.038	47,17 %
1700	0	41.88	1.73	37,13 %	43.45	1.95	37,83 %	44.4	2.06	44,57 %
1800	0	41.75	1.73	36,04 %	43.34	1.98	36,33 %	44.33	2.1	43,02 %
1900	0	42	1.74	37,95 %	43.57	1.95	38,89 %	44.6	2.1	45,78 %
2000	0	42.3	1.81	39,09 %	43.96	2.06	40,27 %	44.89	2.26	45,47 %
2100	0	42.4	1.83	39,57 %	44	2.11	39,68 %	44.93	2.33	44,52 %
2200	0	42.3	1.78	39,75 %	43.84	2	40,35 %	44.82	2.24	45,15 %
2300	0	42.4	1.88	38,52 %	43.96	2.02	41,07 %	44.88	2.22	46,19 %
2400	0	42.4	2	36,20 %	44	2.16	38,76 %	44.69	2.39	41,07 %
2500	0	42.4	2.12	34,15 %	43.9	2.38	34,38 %	44.56	2.7	35,28 %
2600	0	42.2	2.15	32,16 %	43.6	2.39	31,95 %	44.1	3	28,56 %
2700	0	42.3	2.15	32,91 %	43.94	2.72	30,36 %	44.7	3.16	31,13 %
2800	0	42.2	2.04	33,90 %	43.96	2.55	32,53 %	44.83	2.96	34,24 %
2900	0	41.9	1.99	32,43 %	43.71	2.39	32,77 %	44.68	2.7	36,27 %
3000	0	42.2	1.94	35,64 %	43.97	2.25	36,96 %	45.11	2.46	43,95 %
3100	0	41.85	1.97	32,38 %	43.66	2.17	35,68 %	44.68	2.29	42,76 %
3200	0	41.95	2	32,64 %	43.7	2.3	33,97 %	44.81	2.24	45,04 %
3300	0	41.88	2.15	29,88 %	43.58	2.38	31,94 %	44.66	2.2	44,31 %
3400	0	41.74	2.18	28,53 %	43.54	2.42	31,12 %	44.64	2.3	42,18 %
3500	0	41.42	2	28,89 %	43.28	2.43	29,19 %	44.34	2.44	37,11 %
3600	0	41.22	2	27,59 %	43.17	2.44	28,35 %	44.31	2.52	35,68 %
3700	0	40.92	2	25,75 %	42.88	2.34	27,65 %	44	2.62	31,96 %
3800	0	40.79	2.17	23,03 %	42.51	2.43	24,45 %	43.63	2.52	30,51 %
3900	0	41.15	2.15	25,26 %	42.8	2.43	26,14 %	43.84	2.52	32,02 %
4000	0	41.58	2.09	28,68 %	43.1	2.41	28,24 %	44.11	2.59	33,16 %
4100	0	41.72	2.04	30,35 %	43.52	2.39	31,37 %	44.1	2.59	33,08 %
4200	0	41.8	1.88	33,55 %	43.22	2.22	31,52 %	44.1	2.57	33,34 %
4300	0	42.13	1.92	35,44 %	43.59	2.21	34,47 %	44.4	2.58	35,58 %
4400	0	41.87	1.97	32,53 %	43.38	2.2	33,00 %	44.26	2.45	36,28 %
4500	0	41.73	2	31,03 %	43.31	2.19	32,62 %	44.2	2.47	35,50 %
4600	0	40.96	2	25,99 %	42.77	2.18	28,93 %	43.73	2.48	31,73 %
4700	0	40.49	2.01	23,21 %	42.3	2.1	26,96 %	43.35	2.43	29,67 %
4800	0	41.18	1.98	27,61 %	42.9	2.14	30,37 %	44.1	2.36	36,31 %
4900	0	40.46	2	23,16 %	42.23	2.15	25,91 %	43.4	2.22	32,85 %
5000	0	40.91	2	25,69 %	42.6	2.13	28,48 %	43.83	2.25	35,78 %
5100	0	40.64	2.14	22,56 %	42.3	2.25	25,16 %	43.52	2.23	33,62 %
5200	0	40.78	2.25	22,16 %	42.44	2.42	24,16 %	43.63	2.35	32,72 %
5300	0	40.91	2.21	23,25 %	42.52	2.41	24,71 %	43.65	2.52	30,65 %
5400	0	40.92	2.32	22,20 %	42.57	2.54	23,72 %	43.64	2.52	30,58 %
5500	0	41.28	2.32	24,12 %	42.91	2.53	25,75 %	43.87	2.64	30,78 %
5600	0	41.31	2.32	24,28 %	43	2.52	26,39 %	44.04	2.62	32,25 %
5700	0	41.51	2.34	25,21 %	43.28	2.55	27,82 %	44.27	2.64	33,75 %
5800	0	41.62	2.35	25,75 %	43.3	2.57	27,73 %	44.26	2.67	33,29 %
5900	0	41.13	2.32	23,30 %	42.9	2.49	26,10 %	43.92	2.58	31,86 %
6000	0	41.27	2.33	23,96 %	43	2.5	26,60 %	43.03	2.57	26,06 %
6100	0	41.11	2.35	22,89 %	42.78	2.51	25,19 %	43.75	2.58	30,64 %
6200	0	40.64	2.28	21,18 %	42.23	2.45	22,74 %	43.14	2.49	27,59 %
6300	0	41.15	2.24	24,24 %	42.71	2.41	25,81 %	43.54	2.46	30,62 %
6400	0	41.06	2.2	24,17 %	42.71	2.38	26,14 %	43.33	2.46	29,17 %
6500	0	40.67	2.18	22,30 %	42.27	2.34	24,02 %	43.11	2.43	28,07 %
6600	0	40.67	2.2	22,10 %	42.29	2.37	23,83 %	43.17	2.49	27,78 %
6700	0	40.62	2.18	22,05 %	42.33	2.35	24,26 %	43.19	2.49	27,90 %
6800	0	40.95	2.2	23,57 %	42.47	2.37	24,84 %	43.36	2.521	28,66 %
6900	0	40.66	2.15	22,56 %	42.28	2.35	23,98 %	43.18	2.53	27,40 %
7000	0	41.28	2.12	26,39 %	42.91	2.34	27,84 %	43.75	2.51	31,49 %
7100	0	40.73	2.04	24,16 %	42.34	2.27	25,17 %	43.42	2.45	29,90 %
7200	0	41.15	1.98	27,42 %	42.85	2.52	25,50 %	43.92	2.39	34,39 %
7300	0	41	1.88	27,90 %	42.74	2.12	29,55 %	43.68	2.31	33,67 %
