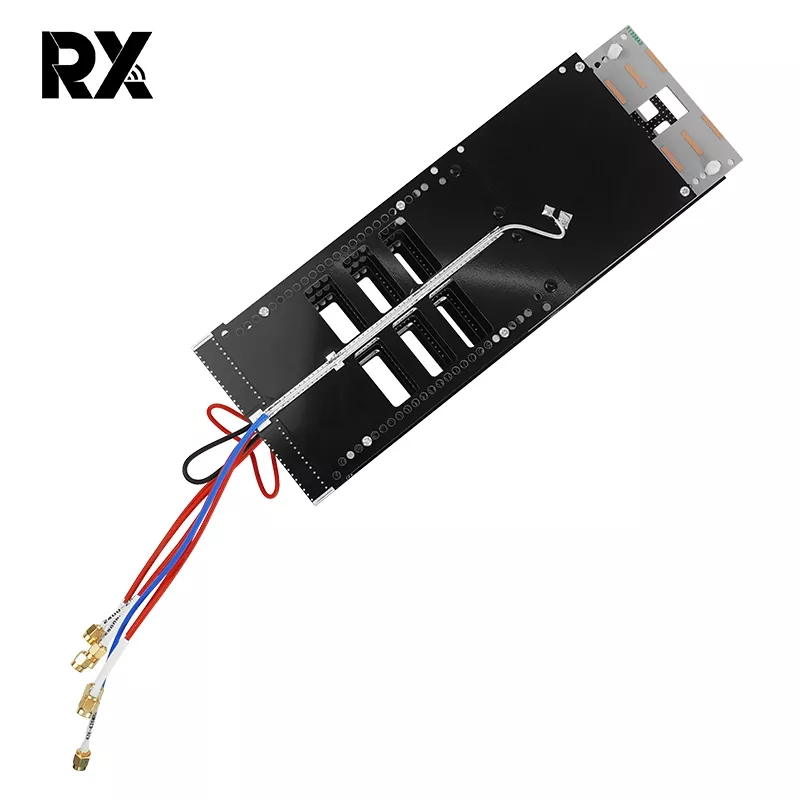

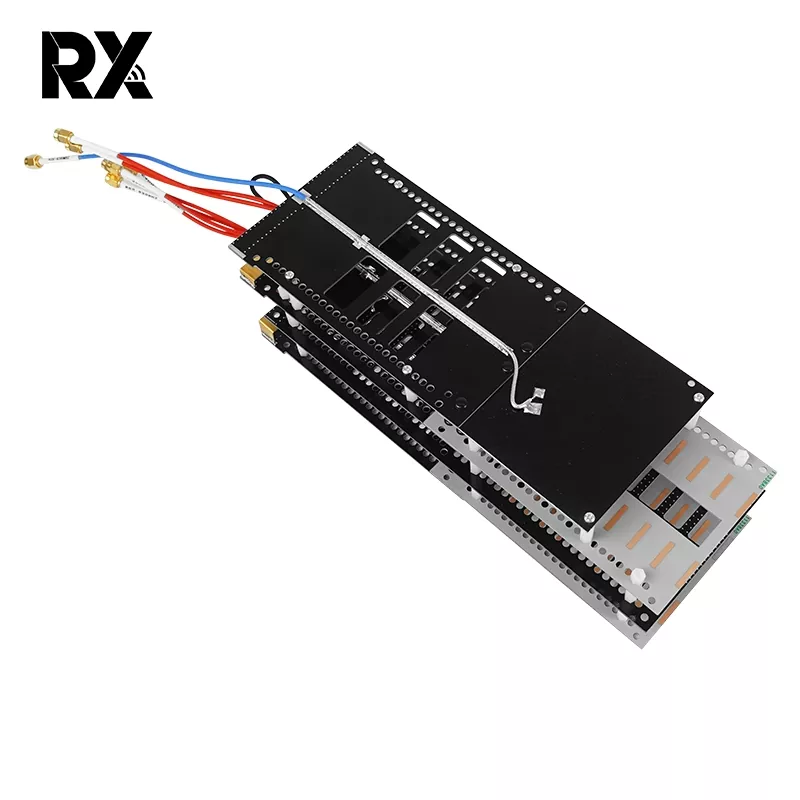

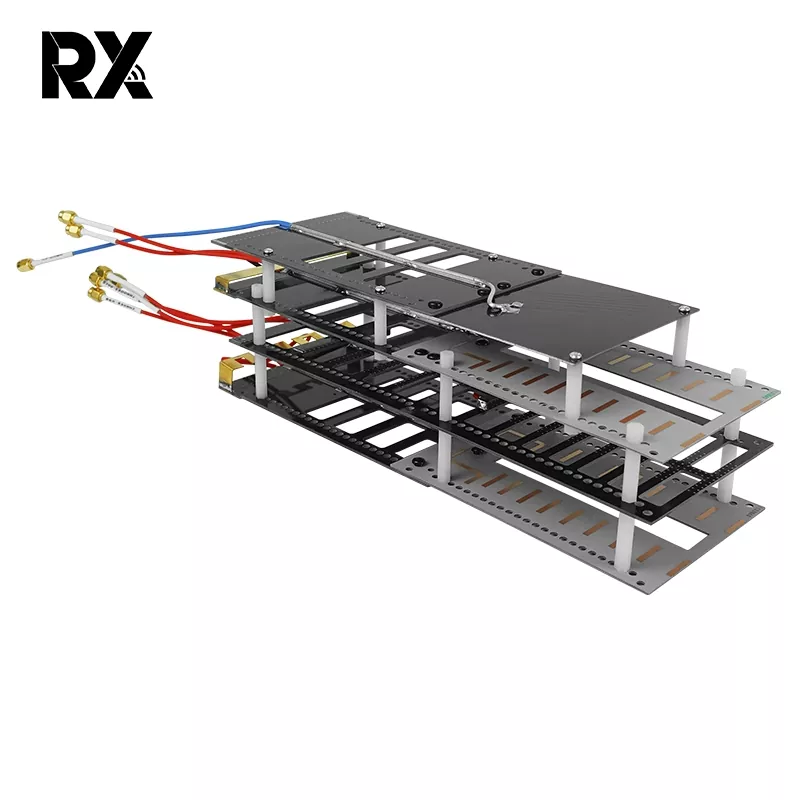

High Gain 7-Band Combination PCB Antenna on innovatiivinen antenni, joka yhdistää edistyneen teknologian TeXin-yhtiön erinomaiseen suorituskykyyn. Se integroi seitsemän erilaista viestintäkaistaa yhdelle piirilevylle, mikä mahdollistaa tehokkaan monikaistaisen viestinnän, ja suurilla vahvistusominaisuuksilla se voi tarjota vakaan ja tehokkaan signaalituen erilaisille langattomille viestintälaitteille.
High Gain 7-Band Combination PCB Antenna -tuotantoprosessi on suhteellisen kypsä tiukan laatutestauksen ja -tarkastuksen jälkeen, ja se on erittäin luotettava ja vakaa. Monissa monimutkaisissa ympäristöolosuhteissa, kuten korkeassa lämpötilassa, matalassa lämpötilassa, kosteudessa jne., voidaan ylläpitää hyvää suorituskykyä viestinnän jatkuvuuden ja vakauden varmistamiseksi.
Lisäksi High Gain 7 band Combination PCB -antenni voi tukea seitsemää eri viestintätaajuuskaistaa laajalla kattavuudella, mukaan lukien mutta ei rajoittuen yleisesti käytetyt matkaviestintätaajuuskaistat (esim. 2G, 3G, 4G, 5G) sekä osa IoT:tä ja yksityisen verkon taajuuskaistoja.
Suorituskykyparametri |
|||||
Tyyppi |
Taajuus |
Saada |
VSWR |
Vaakasuora |
Pystysuora |
433 MHz |
428-438 MHz |
1 dBi |
≤1,5 |
75-90º |
68-80º |
900 MHz |
803-930 MHz |
5 dBi |
72-88º |
57-74º |
|
1.2G |
1160-1280 MHz |
8 dBi |
62-75º |
55-68º |
|
1,4/1,5/1,6 G |
1160-1620 MHz |
8 dBi |
55-75º |
52-68º |
|
2.4G |
2400-2500 MHz |
16 dBi |
48-58º |
27-38º |
|
5.2G |
5100-5350 MHz |
17 dBi |
35-45º |
27-38º |
|
5.8G |
5700-5900 MHz |
17 dBi |
35-45º |
27-38º |
|
Etu-takasuhde |
≥18 dB |
||||
Tuloimpedanssi |
50Ω |
||||
Suurin syöttö |
50W |
||||
Tuloliittimen tyyppi |
086 kaapeli 7kpl*SMS-J |
||||
Mekaaninen parametri |
|||||
Mitat (P*L*K) |
284*97,5*60mm |
||||
Antenni paino (kg) |
0,35 kg |
||||
Työkosteus (%) |
10–95 % |
||||
Pinnan väri |
Väri musta & harmaa |
||||
Työlämpötila (ºC) |
-40-65 º |
