Mitkä ovat drone-signaalien häirintälaitteiden kiertovesipumppujen päätoiminnot?

Kiertopumpuilla on elintärkeä rooli drone-signaalien häirintälaitteissa, mikä takaa tehokkaan signaalinsiirron, eristyksen ja herkkien RF-komponenttien suojauksen. Tässä ovat niiden päätoiminnot:

1. Signaalin suunnan ohjaus (eristys)

(1) Kiertopumput ovat ei-vastavuoroisia laitteita, jotka reitittävät signaalit kiinteällä silmukalla (esim. portti 1 → portti 2 → portti 3 → portti 1).

(2) Häiriöissä ne eristävät lähetetyn signaalin heijastuneesta tehosta, mikä estää itsehäiriötä ja parantaa häirinnän tarkkuutta.

2. Suojaa RF-vahvistimet

(1) Tehokkaat häirintälaitteet tuottavat voimakkaita RF-signaaleja, jotka voivat heijastua takaisin ja vahingoittaa lähetintä.

(2) Kiertopumput ohjaavat heijastuneen energian valekuormaan (portti 3) vahvistimen sijaan, mikä parantaa järjestelmän kestävyyttä.

3. Monikanavainen signaalinhallinta

(2) Tukee laajakaistatoimintaa (esim. 1-6 GHz), mikä on kriittistä erilaisten drone-taajuuksien kattamiseksi.

(2) Voi häiritä samanaikaisesti erilaisia ​​drone-viestintälinkkejä (esim. ohjaus, video, GPS).

4. Taajuuden vakaus ja tehokkuus

(1) Minimoi välityshäviön (alle 0,5 dB korkealaatuisissa kiertovesipumpuissa) varmistaen, että antennin saavuttaa maksimiteho.

(2) Tukee laajakaistatoimintaa (esim. 1-6 GHz), mikä on kriittistä erilaisten drone-taajuuksien kattamiseksi.

5. Integrointi muiden komponenttien kanssa

(1) Yhdistetään usein isolaattorien kanssa estämään ei-toivottuja heijastuksia.

(2) Käytetään MIMO-häiriöissä (Multiple Input Multiple Output) monimutkaisen signaalin reitityksen hallintaan.

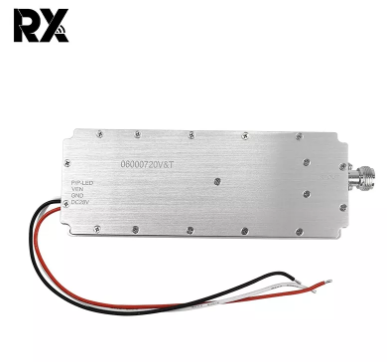

GaN 100W Digitaalinen signaalilähdemoduuli Ympyräsuojalla

Miksi kiertovesipumput ovat välttämättömiä?

Ilman kiertovesipumppuja häirintälaitteet kärsivät seuraavista ongelmista:

❌ Signaalin takaisinkytkentä häiritsee lähetystä

❌ Vahvistimet palavat loppuun heijastuneen tehon vuoksi

❌ Energiahäviö pienentää häirintäaluetta

Esimerkki: 10-kanavaisessa drone jammerissa kiertovesipumppu varmistaa, että jokainen kanava toimii itsenäisesti ilman ylikuulumista, mikä parantaa sotilaallisen tai kriittisen infrastruktuurin suojauksen luotettavuutta.

Parhaan suorituskyvyn saavuttamiseksi jammerin kiertovesipumpussa tulee olla:

✔ Korkea eristys (>20 dB)

✔ Matala VSWR (<1,5:1)

✔ Lämpövakaus (ulkokäyttöön)
