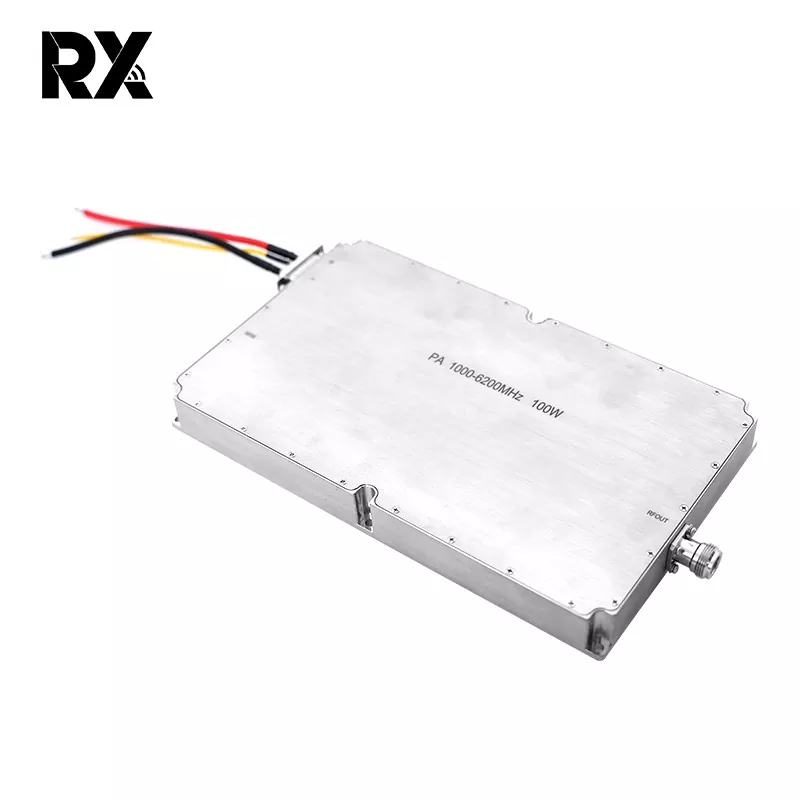

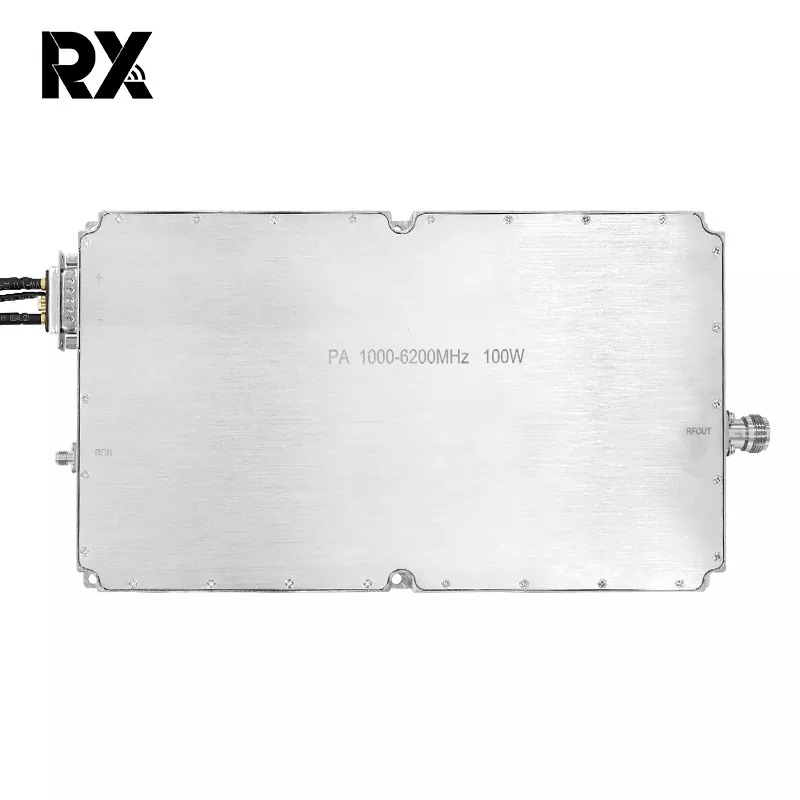

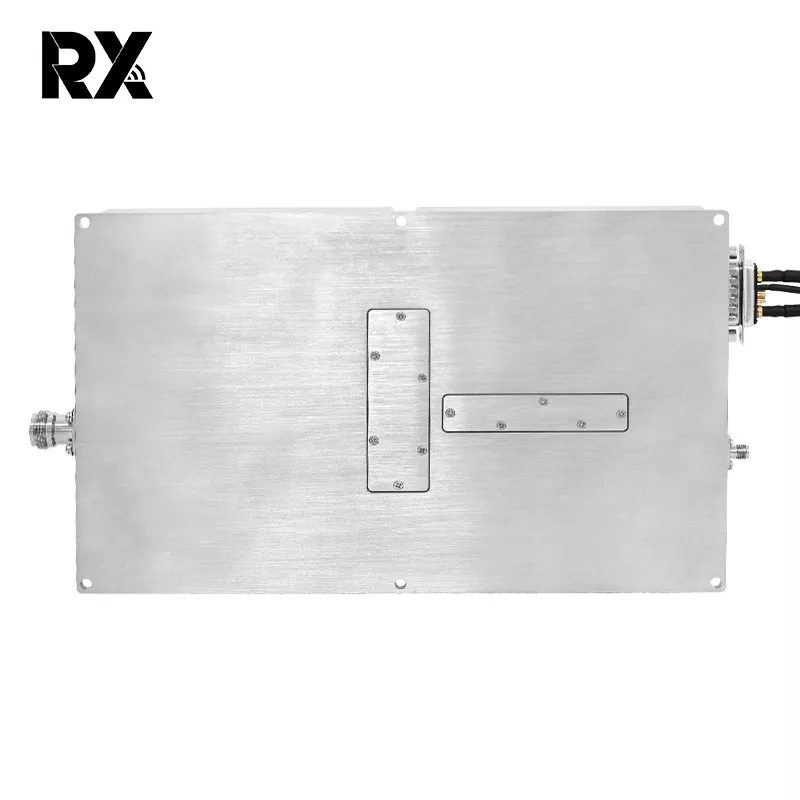

Ultralaajakaistainen 1000-6000MHz Tehokas 100W tehovahvistin

Ultra-laajakaistainen 1000-6000 MHz:n suuritehoinen 100 W tehovahvistin on RF-moduuli. Yksi moduuli voi kattaa 1–6 GHz, mikä poistaa perinteisten monikaistaisten kytkentäpiirien tarpeen, mikä vähentää merkittävästi järjestelmän kokoa ja monimutkaisuutta. Soveltuu skenaarioihin, joihin liittyy taajuuden ketteryyttä, taajuushyppelyä tai laajakaistahäiriöitä.

Lähetä kysely

Tuotteen Kuvaus

Ultralaajakaistainen 1000-6000MHz Tehokas 100W tehovahvistin

Tämä moduuli hyödyntää GaN-tekniikkaa ja saavuttaa 30 % vähemmän lämmönpoistoa kuin LDMOS vastaavalla 100 W teholla, saavuttaen todella suuren tehon ja alhaisen lämmönpoiston, mikä pidentää moduulin käyttöikää. Lisäksi olemme lisänneet piirilevyyn lämpötilasuojan, kuormitussuojan, ylijännitesuojan ja ylitaajuussuojan, mikä eliminoi ulkoisten suojatoimintojen tarpeen ja lisää huomattavasti toiminnan tehokkuutta.

Toisin kuin perinteiset kapeakaistaiset taajuudet, ultralaajakaista (1000-6000MHz) vaatii korkeampia teknisiä ja komponenttien laatustandardeja saavuttaakseen ultralaajakaistaisen, tehokkaan ja erittäin luotettavan ominaisuutensa. Ultra-laajakaistainen 1000-6000MHz 100W tehovahvistin on osoittanut erinomaisen suorituskyvyn nykyaikaisessa monikaistaviestinnässä, EMC-testauksessa, elektronisessa sodankäynnissä ja droonien vastaisissa järjestelmissä.

1000-6200MHz100W tehovahvistimen tekniset tiedot (TC=25℃)

Ei.	Kuvaus	Symboli	Min	Typ		Max	Yksikkö	Huomautus
1.	Toimintataajuus	BW	1000			6200	MHz
2.	Tuloteho	Pin		2			dBm
3.	Lähtöteho CW	Psat	50.5	51		52.5	dBm	Jatkuva aalto
4.	Tehonlisäys	Gp	48.5	49		50.5	dBm	@ Pin = 2 dBm
5.	Tehonlisäyksen tasaisuus	△Gp		±1,5			dB	@ Pin = 2 dBm
6.	Tulon palautustappio	S11		-15			dB
7.	Käyttöjännite	Vdc	28	28		32	V
8.	Nykyinen kulutus	A		17		21.5	A	@ Turska = 110 ~ 180 W
9.	RF-liittimen tulo		SMA, nainen

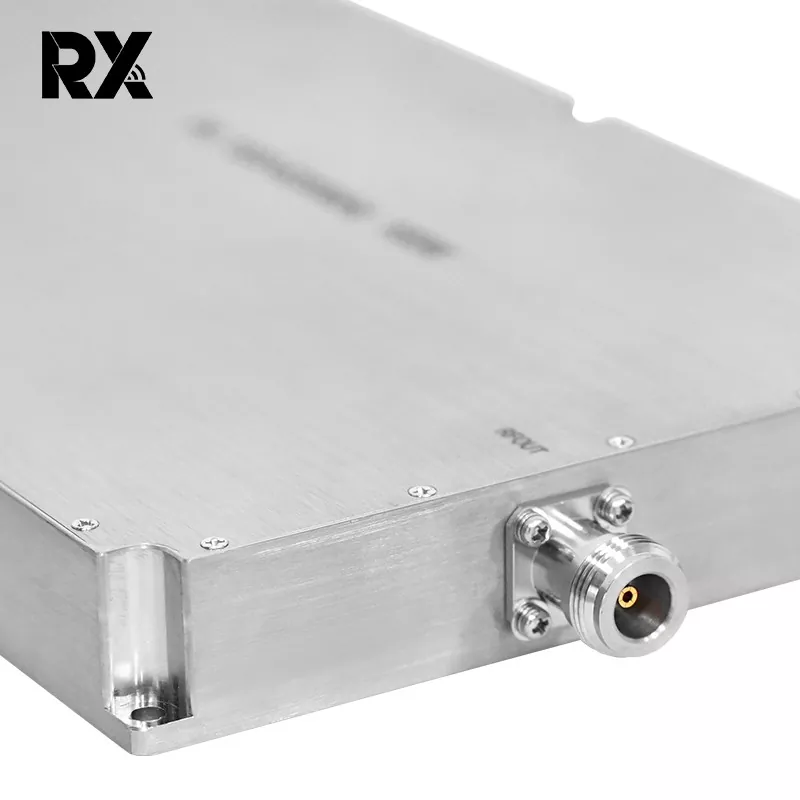

10.	RF-liittimen lähtö		N, nainen
11.	Paino			1.9		2	Kg
12.	PituusLeveysKorkeus		25015025			mm
13.	Suurin syöttöteho	PinMax	≤10			dBm

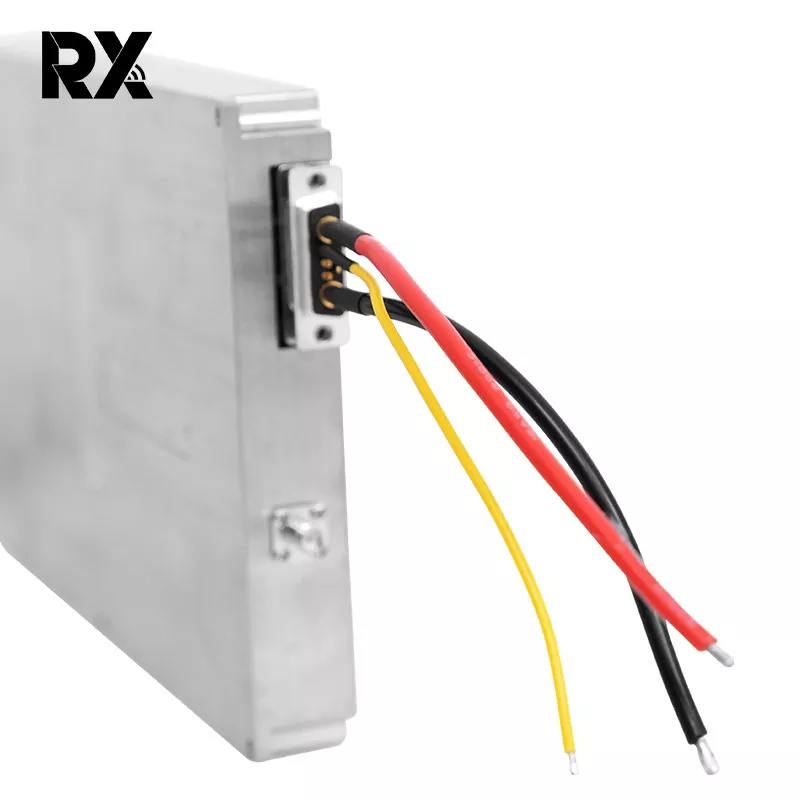

14.	Käyttöliittymän määritelmä (7w2 nainen)	VDD	A1		28Vdc
		GND	A2		Maadoitus
		Ylivirtasuojaus	2		Normaali toiminta: 0V Ylivirtasuoja: +5V			Ylivirtasuoja@25A
		Ylikuumenemissuoja	2		Normaali toiminta: 0V Ylikuumenemissuoja: +5V			Ylilämpö
		Ota käyttöön	3		5V~Vdd:ON 0V:OFF			suojaus@100 ℃
		GND	4		Maadoitus
		Osavaltio	5		Normaali toiminta: 0V Tilasuojaus: +5V
