Ultralaajakaistainen C-kaistainen 4-8 GHz 50 W tehovahvistin RF-järjestelmä

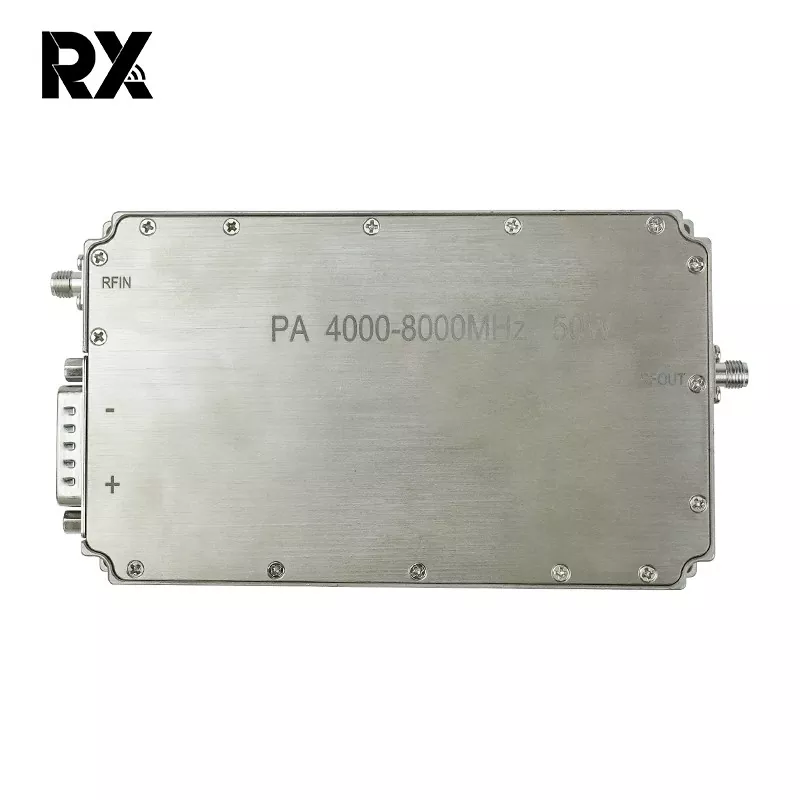

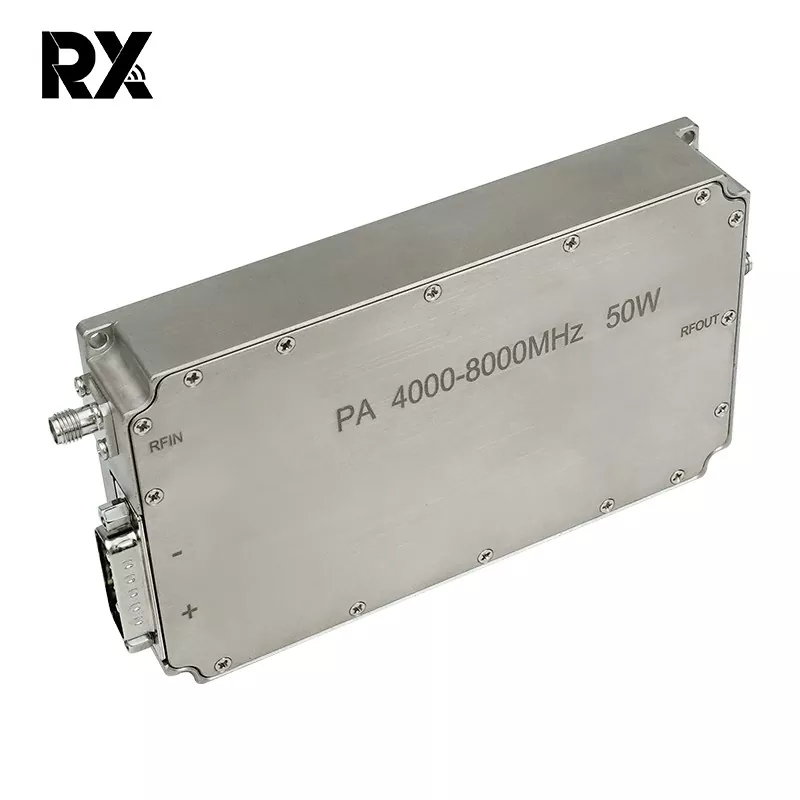

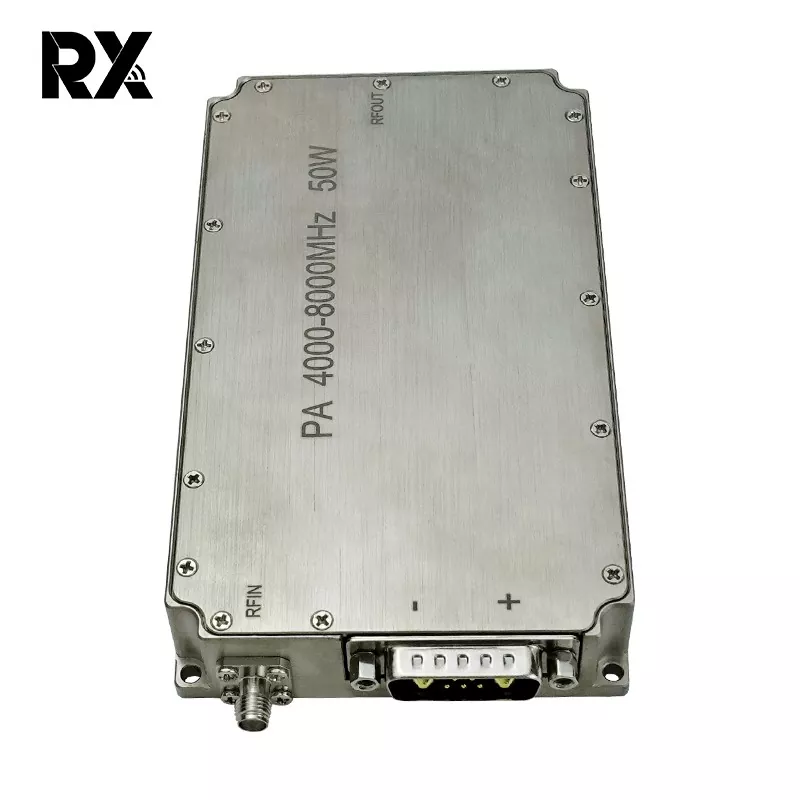

Tämä 50 W:n laajakaistainen tehovahvistin on suorituskykyinen RF-moduuli, joka on suunniteltu sovelluksiin, jotka vaativat vahvaa lähtötehoa 4 GHz - 8 GHz taajuusalueella. Hyödyntämällä edistynyttä GaN (Gallium Nitride) -tekniikkaa, se tarjoaa korkean tehotiheyden, erinomaisen hyötysuhteen ja luotettavan lineaarisuuden laajalla hetkellisellä kaistanleveydellä. Vahvistin on suunniteltu vakauteen, kestävyyteen ja tasaiseen suorituskykyyn vaativissa ympäristöissä.

Lähetä kysely

Tuotteen Kuvaus

Tärkeimmät ominaisuudet

Laajakaistan suorituskyky: Toimii saumattomasti koko 4GHz - 8GHz (C-Band) -taajuudella ilman kaistanvaihtoa.

Suuri lähtöteho: Tuottaa tyypillisen kylläisen lähtötehon vähintään 50 wattia (47 dBm) kaistalla.

High Gain: Tyypillinen pieni signaalivahvistus 50 dB (minimi), mikä varmistaa tehokkaan signaalin vahvistuksen pienitehoisista lähteistä.

Erinomainen vahvistuksen tasaisuus: Säilyttää ylivertaisen vahvistuksen tasaisuuden tyypillisesti ±1,5 dB koko taajuusalueella tasaisen suorituskyvyn takaamiseksi.

Korkea hyötysuhde: Sisältää korkean hyötysuhteen, joka saavuttaa tyypillisesti 30 % tehonlisäystehokkuuden (PAE), mikä vähentää lämpökuormitusta ja tasavirran kulutusta.

Vankka lineaarinen suorituskyky: Tarjoaa korkean 1 dB:n pakkauspisteen (OP1dB), tyypillisesti > 47 dBm, ja tukee sekä lineaarista että kylläistä vahvistusta erilaisille modulaatiojärjestelmille.

Integroitu suojaus ja ohjaus: Sisältää kattavat turvaominaisuudet: käänteisjännitesuoja, ylikuumenemissuoja ja lähdön ylikuormitus / VSWR-suojaus. Normaali analoginen liitäntä biasin ohjaukseen, käyttöönottoon/poistamiseen (TTL) ja tilan valvontaan.

Lämmönhallinta: Suunniteltu tehokkaalla pohjalevyn jäähdytysjärjestelmällä takaamaan luotettavan toiminnan täydellä kuormituksella. Kotelon käyttölämpötila-alue: -40°C - +85°C.

Kestävä rakenne: Sijaitsee kestävässä, hermeettisesti suljetussa metallipakkauksessa erinomaisen suojauksen ja ympäristön kestävyyden saavuttamiseksi, soveltuu sotilas-, ilmailu- ja teollisuussovelluksiin.

Ei.	Kuvaus	Symboli	Min	Typ	Max	Yksikkö	Huomautus
1.	Toimintataajuus	BW	4000		8000	MHz
2.	Tuloteho	Pin		0		dBm
3.	Lähtöteho CW	Psat	47	48.5	49.5	dBm	Jatkuva aalto
4.	Tehonlisäys	Gp	47		49.5	dBm	@ Pin = 0 dBm
5.	Tehonlisäyksen tasaisuus	△Gp		±1,5		dB	@ Pin = 0 dBm
6.	Pieni SignalGain	G	49	50.5	52	dB	@ Pin = -5dBm
7.	Pieni SignalGain-tasaisuus	△G		±2		dB	@ Pin = -5dBm
8.	Tulon palautustappio	S11		-15		dB
9.	Käyttöjännite	Vdc	28	28	32	V
10.	Nykyinen kulutus	A		6	8	A	@ Turska = 50 ~ 90 W
11.	Käyttölämpötila		-40 ℃ ~ +50 ℃
12.	RF-liittimen tulo		SMA, nainen
13.	RF-liittimen lähtö		SMA, nainen
14.	Paino			0.439	0.50	Kg
15.	PituusLeveysKorkeus		1348022			mm
16.	Tuloteho	PinMax	-5		5	dBm

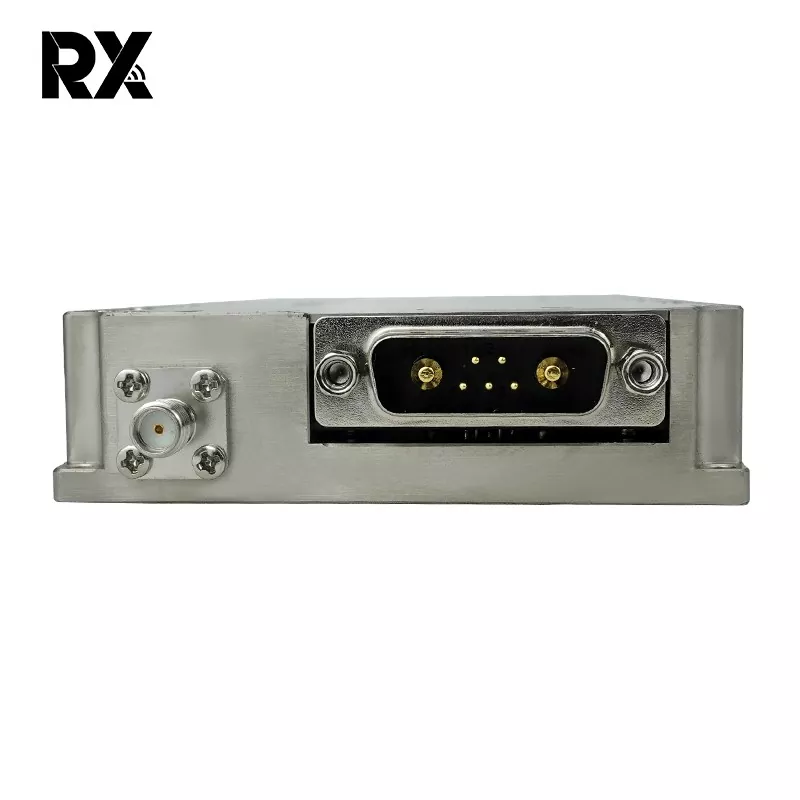

17.	Käyttöliittymän määritelmä (7w2 nainen)	VDD	A1	Maadoitus
		GND	A2	28Vdc
		Nykyinen tunne	1	Analoginen jännite suhteessa moduulin virtaan@100mV/A
		Temp Sense	2	Analoginen jännite suhteessa moduulin lämpötilaan@10mV/℃
		Ota käyttöön	3	Vahvistin käyttöön			Vahvistin käytössä: TTL Logic High (3,3 V) (Sisäisesti vedetty matala)
		GND	4	Maadoitus
	Kokonaismitta	Huomautus: 1、 Yleismitat ovat vain viitteellisiä! 2、 Kokoa voidaan suurentaa tai pienentää sopivasti asiakkaan vaatimusten mukaan； 3、 Tulorajapinnan, lähtöliitännän ja virtalähteen rajapinnan paikkoja voidaan muuttaa asiakkaiden todellisten tarpeiden mukaan；
